Cyflwyniad i Mullite

Rhennir Mullite yn dri math: -mullite, sy'n cyfateb i 3Al2O3·2SiO2 pur, y cyfeirir ato fel math 3:2; -mullite, datrysiad solet gyda gormodedd o Al2O3, cymeriad wedi'i ehangu ychydig, y cyfeirir ato fel math 2: 1; Gama-mullite, datrysiad solet gydag ychydig bach o TiO2 a Fe2O3. Mae Mullite yn sefydlog mewn priodweddau petrocemegol ac yn anhydawdd mewn HF. Ei ddwysedd yw 3.03g/cm3, caledwch Mohs 6 ~ 7, pwynt toddi 1870 gradd, dargludedd thermol (1000 gradd) yw 13.8W / (m·K), cyfernod ehangu llinol (20 ~ 1000 gradd) yw 5.3 × {{ 30}} gradd, modwlws elastig 1.47 × 1010Pa.

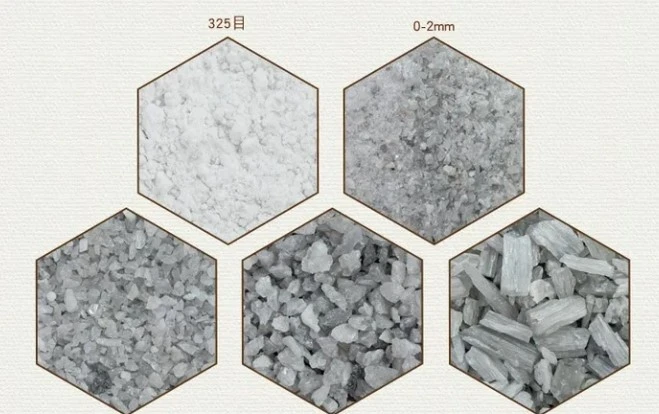

Mae Mullite yn ddeunydd crai anhydrin gyda chyfnod crisialog 3Al2O3.2SiO2 fel y brif gydran. Rhennir Mullite yn mullite naturiol a mullite synthetig. Mae mullite naturiol yn brin ac yn gyffredinol mae'n synthetig. Cyfansoddiad cemegol mullite yw Al2O371.8% a SiO228.2%. Mae'r strwythur mwynau yn system grisial rhombig, ac mae'r crisialau wedi'u trefnu mewn colofnau hir, nodwyddau a chadwyni. Mae mullite nodwydd wedi'i wasgaru yn y cynhyrchion i ffurfio sgerbwd solet.

Mae gan Mullite briodweddau mecanyddol a thermol da ar dymheredd uchel, felly mae gan y mullite synthetig a'i gynhyrchion fanteision dwysedd a phurdeb uchel, cryfder strwythurol uchel ar dymheredd uchel, cyfradd ymgripiad isel ar dymheredd uchel, cyfradd ehangu thermol isel, ymwrthedd erydiad cemegol cryf. ac ymwrthedd sioc thermol da.

Yn gyffredinol, gellir cynhyrchu deunyddiau mullite o kaolinite, mwynau grŵp sillimanite, alwminiwm hydrocsid neu alwminiwm ocsid a silicon deuocsid wedi'u syntheseiddio'n uniongyrchol. Mae'r deunydd clai yn adweithio ag alwmina neu fwynau grŵp sillimanite ac alwmina diwydiannol o dan y cyflwr gwresogi F i ffurfio mullite cynradd ac uwchradd, ac mae mullite cynradd yn cael ei ffurfio yn yr ystod o 1000 ~ 1200 gradd, a chynyddir y crisialu trwy gynyddu'r tymheredd ymhellach. Mae ffurfio mullite uwchradd fel arfer yn dod i ben ar 1650 gradd. Er mwyn cynhyrchu cynhyrchion mullite trwchus, defnyddir y broses sintering dau gam yn gyffredin. Daw Mullite mewn dwy ffurf grisialog: acicular a prismatig. Mae mullite acicular yn cryfhau'r cyfnod gwydr a'r cyfnod cyfansoddiad cemegol materol, ac mae plygiant mullite acicular yn uwch na phris mullite prismatig. Mae Kaolinite yn cael ei gynhesu'n gyflym i fwy na 1400 gradd C i ffurfio mullite acicular. Fel arall, mae gwresogi araf i dymheredd is yn ffurfio mullite prismatig. Mae yna hefyd adroddiadau am mullite tiwbaidd a sfferig, rhagdybir bod y cyntaf oherwydd diffyg cyfatebiaeth maint tetrahedrol silica ac alwmina gan arwain at densiwn a achosir gan siâp tiwbaidd, gelwir yr olaf yn mullite nitrogenaidd. Mae nodweddion anisotropi ehangu thermol mullite yn golygu bod ganddo sefydlogrwydd thermol da. Pan ddefnyddir y deunydd mullite datblygedig fel y rhannau bwydo, gellir ei ddisodli'n uniongyrchol i'r peiriant bwydo rhedeg heb ei gynhesu ymlaen llaw.

Tagiau poblogaidd: cyflwyniad i mullite, Tsieina cyflwyniad i weithgynhyrchwyr mullite, cyflenwyr
